Desenho Técnico

Trabalhos: Projeto e Planejamento Urbano | Projeto Arquitetônico | Desenho Técnico | Trabalhos Acadêmicos

Aqui listarei alguns trabalhos de produção de desenhos técnicos feitos para algumas empresas e órgãos públicos. Logo mais estarei adicionandos mais outros.

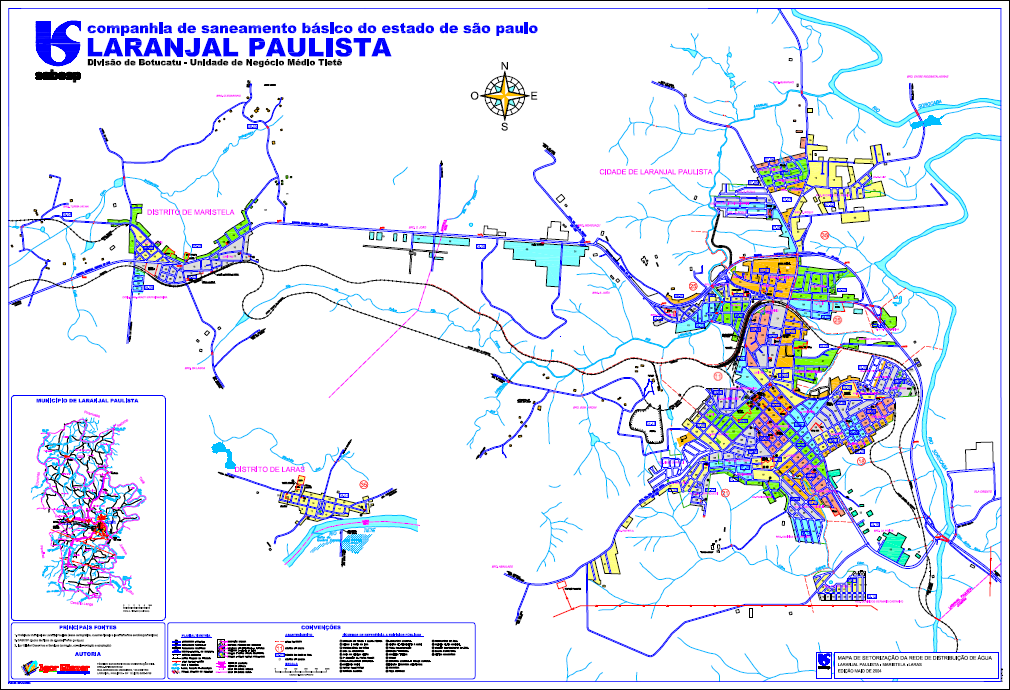

Confecção do Mapa da SABESP - Laranjal Paulista

Proj4Este foi um trabalho de produção de desenhos à pedido da Agência da SABESP em Laranjal Paulista/SP.

Esta agência me pediu para fazer um novo mapa de setorização da rede de distribuição de água em substituição de um outro mapa, se eu não me engano, feito e colorido à mão.

Fiz o levantamento dos dados cadastrais da rede da cidade e dos distritos na própria agência. Para o mapa, usei as bases cartográficas digitais, originalmente cedidas pela Prefeitura (ver Plano Diretor de Laranjal Paulista), que tinham passado por um vasto trabalho de adaptação e atualização feitas por mim.

Foram entregues um mapa digital e uma cópia impressa do mapa em formato grande (841 mm x 1230 mm).


^Ir ao topo

Plano Diretor de Jumirim

Proj5Jumirim/SP é um município de 2.600 habitantes, emancipado em 1995, desmembrando-se de Tietê.

A Equipe Técnica do Plano Diretor de Jumirim requisitou a produção de alguns mapas. Então, foram-me cedidas as bases cartográficas digitais do município e da área urbana. Foram feitos 5 mapas a partir delas.

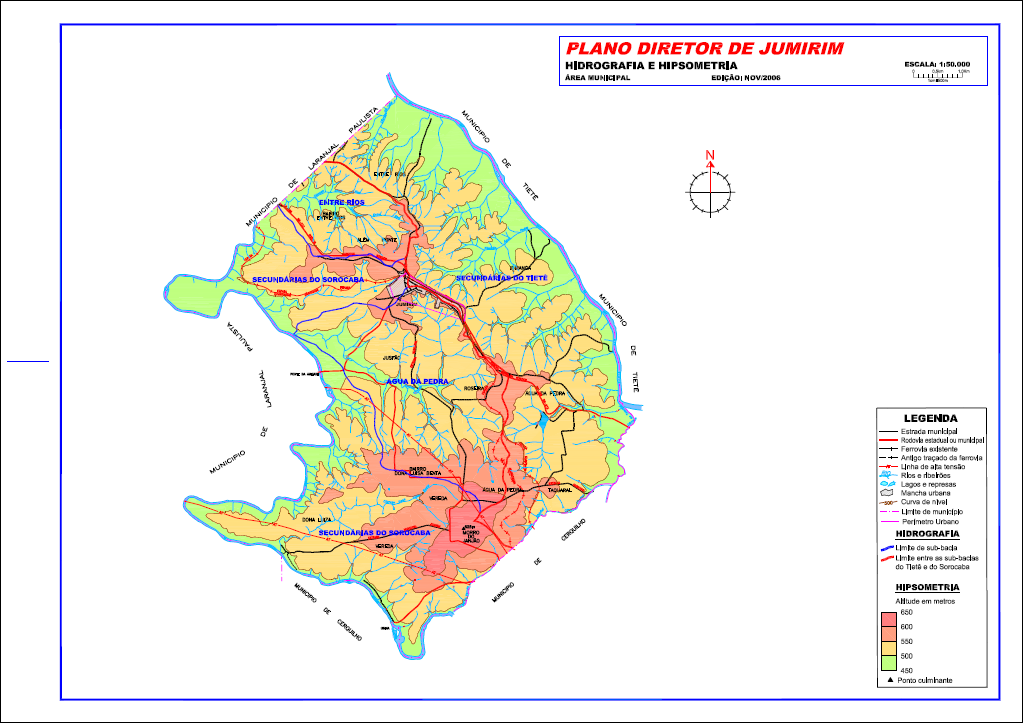

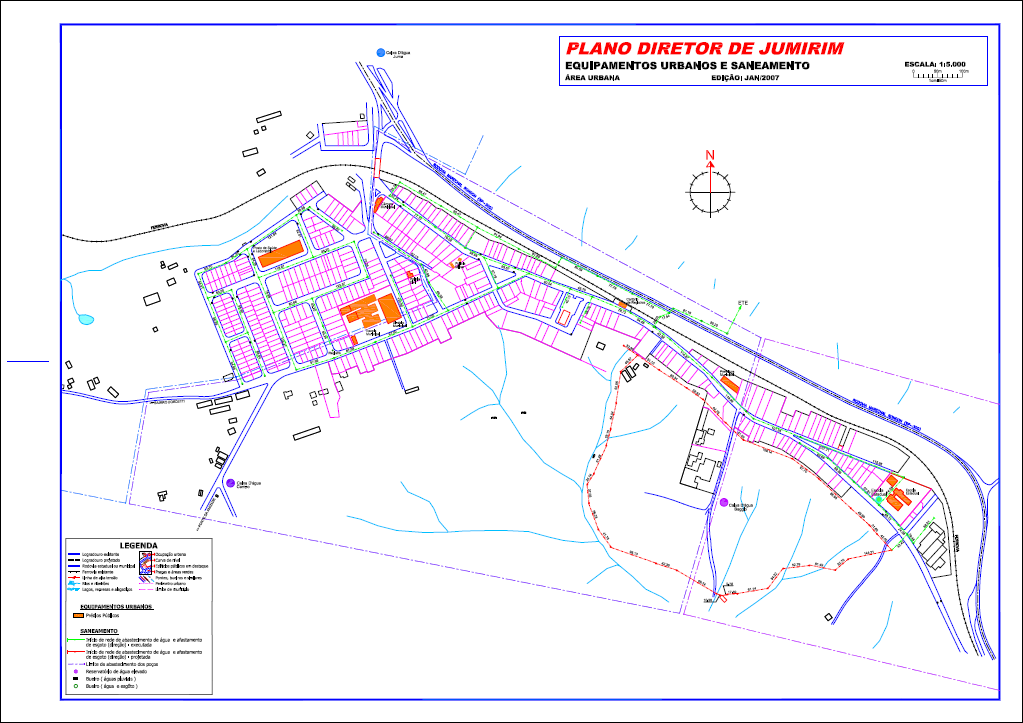

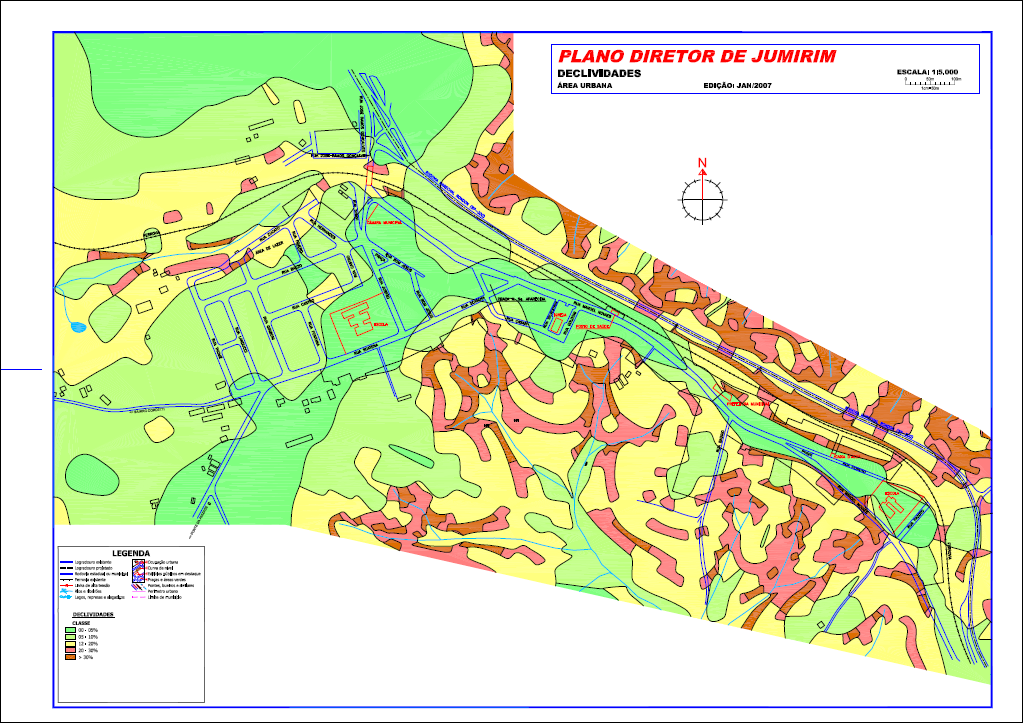

Eu tive que fazer a parte "temática" dos mapas, ou seja, definir e fazer as manchas de declividade, delimitar bacias hidrográficas, indicar os equipamentos públicos, manchas de evolução urbana etc, além de padronizar os mapas num formato que os tornassem mais manipuláveis e apresentáveis para o Plano Diretor.

(Nota: para download dos Mapas do Plano Diretor de Jumirim, veja em Downloads.)

Amostra dos desenhos:

ThumbnailThumbnailThumbnail

^Ir ao topo

Mais exemplos de produção de desenhos

Dese3Abaixo, deixo alguns exemplos de produção de desenhos técnicos para diversas outras finalidades além das outras citadas acima. Alguns são de projetos de minha autoria.

É só clicar nos links abaixo para baixar os exemplos em PDF:

» Projeto Básico para Prefeitura: corte e fachada de um prédio educacional.

» Projeto Executivo de Arquitetura e de Acabamentos: planta de apartamento.

» Projeto Executivo de Concreto Armado: desenho hipotético.

» Projeto Executivo de Estrutura Metálica: desenho hipotético.

» Projeto Executivo de Instalações Especiais (Para-raios): prédio residencial.

» Projeto Executivo de Acessibilidade: adaptação de um prédio de uso público, detalhamento de projeto.

» Sinalização (modelos): adaptação de um prédio de uso público, paginação de projeto.

» Estudo de Pavimentação de Viário Interno: um estudo para otimizar a área pavimentada dentro de uma indústria.

Atualização 2017 (parcial):

» Proposta de melhoria em trevo urbano e canal de rio.

» Estudo de implantação de blocos residenciais.

» Geoprocessamento e cartografia: no QGis e JOSM.

Mais no meu LinkedIn.
